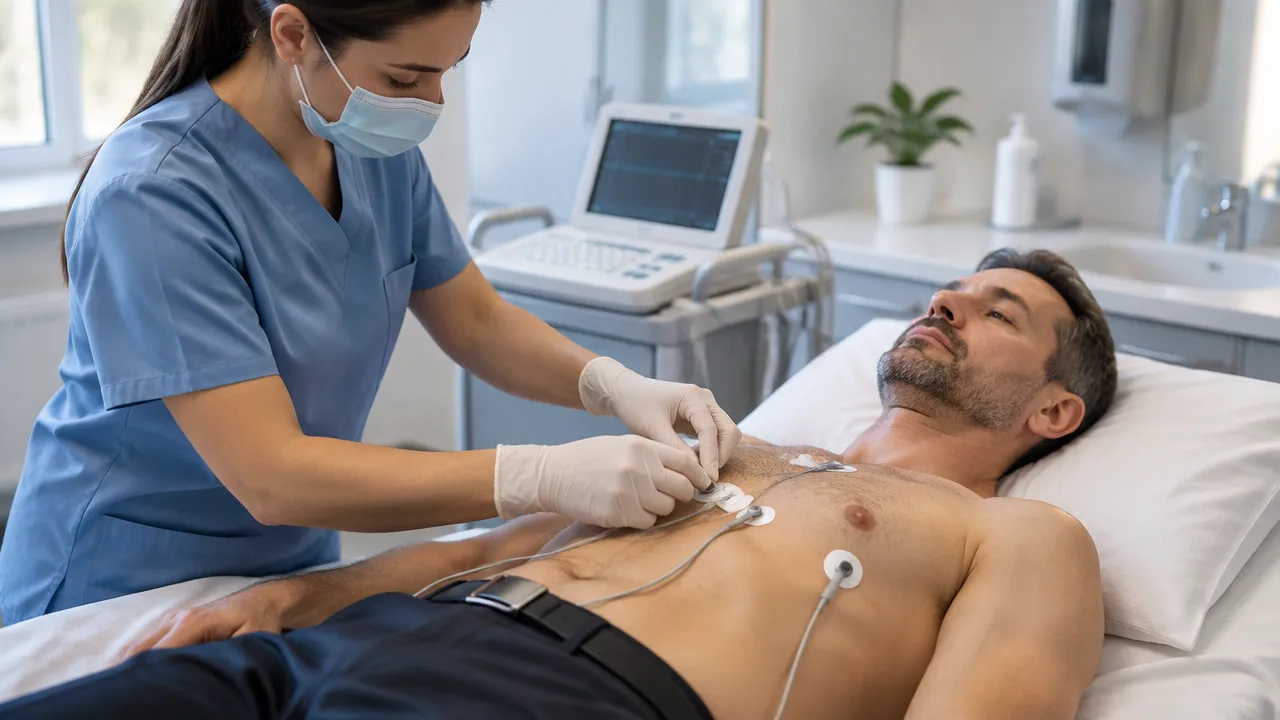

O posicionamento correto dos eletrodos ajuda a obter um ECG tecnicamente consistente e reduz a necessidade de repetir o exame. Este guia reúne referências anatômicas e verificações práticas para profissionais e gestores, sem substituir o protocolo do equipamento nem a interpretação médica.
Pontos essenciais para uma aquisição mais confiável
- O ECG convencional de 12 derivações utiliza 10 eletrodos: quatro nos membros e seis no tórax.
- Localize V1 e V2 pelo quarto espaço intercostal, não por estimativa visual.
- Posicione V3 entre V2 e V4, e mantenha V5 e V6 no mesmo nível horizontal de V4.
- Confira identificação, pele, cabos, adesão e qualidade técnica antes de encerrar o registro.
- Documente qualquer posicionamento alternativo e encaminhe a interpretação do traçado ao médico.
Como localizar os eletrodos precordiais
As posições de V1 a V6 dependem de referências anatômicas palpáveis. A padronização técnica descrita na recomendação AHA/ACC/HRS para ECG também destaca que a colocação incorreta pode mudar a morfologia do registro e comprometer comparações entre exames.
Para encontrar os espaços intercostais, o profissional pode localizar o ângulo do esterno, identificar a segunda costela e contar os espaços a partir dela. Evite escolher os pontos apenas pela aparência do tórax ou por uma posição aproximada.
| Eletrodo | Referência anatômica | Conferência prática |
|---|---|---|
| V1 | Quarto espaço intercostal, borda esternal direita | Confirme o espaço e o lado antes de fixar |
| V2 | Quarto espaço intercostal, borda esternal esquerda | Deve ficar no mesmo nível de V1 |
| V3 | Entre V2 e V4 | Posicione após localizar V2 e V4 |
| V4 | Quinto espaço intercostal, linha hemiclavicular esquerda | Use como referência horizontal para V5 e V6 |
| V5 | Linha axilar anterior, no nível horizontal de V4 | Não siga automaticamente a curvatura de uma costela |
| V6 | Linha axilar média, no nível horizontal de V4 | Confira o alinhamento com V4 e V5 |
Em pessoas com características anatômicas que dificultam a palpação, siga o protocolo clínico e registre adaptações relevantes. Não reproduza um esquema ilustrativo como se fosse referência anatômica definitiva.
Erros comuns e como preveni-los na rotina
Três falhas merecem atenção especial: inversão dos eletrodos dos membros, V1 e V2 colocados acima do quarto espaço intercostal e desalinhamento de V4 a V6. A pressa e a identificação por estimativa aumentam a chance de variações entre operadores e entre exames do mesmo paciente.
- Inversão nos membros: confira as identificações dos cabos e dos locais de aplicação antes de iniciar. As cores não são universais; use os rótulos e o padrão do equipamento.
- V1 e V2 altos: conte os espaços intercostais em vez de posicionar os adesivos apenas junto à clavícula ou pela distância visual.
- V4, V5 e V6 desalinhados: localize V4 primeiro e use seu nível horizontal para posicionar os dois eletrodos laterais.
- Adaptações sem registro: anote locais alternativos, mudanças no posicionamento dos membros ou dificuldades que possam afetar a comparação com traçados anteriores.
A posição dos eletrodos influencia o registro, mas uma alteração no traçado, por si só, não comprova erro de instalação. A interpretação clínica cabe ao médico, que avalia os achados em conjunto com as informações do exame e do paciente.
Lista de verificação antes de liberar o ECG
Uma checagem breve, incorporada ao fluxo da clínica, ajuda a detectar falhas técnicas antes do envio para análise. Use-a como complemento ao procedimento operacional e às instruções do equipamento.
- Confirme a identificação do paciente com os dados exigidos pelo serviço.
- Prepare a pele conforme o protocolo: limpa e seca, com remoção de pelos ou abrasão suave quando indicadas.
- Verifique etiquetas e conexões dos cabos, sem se orientar somente pelas cores.

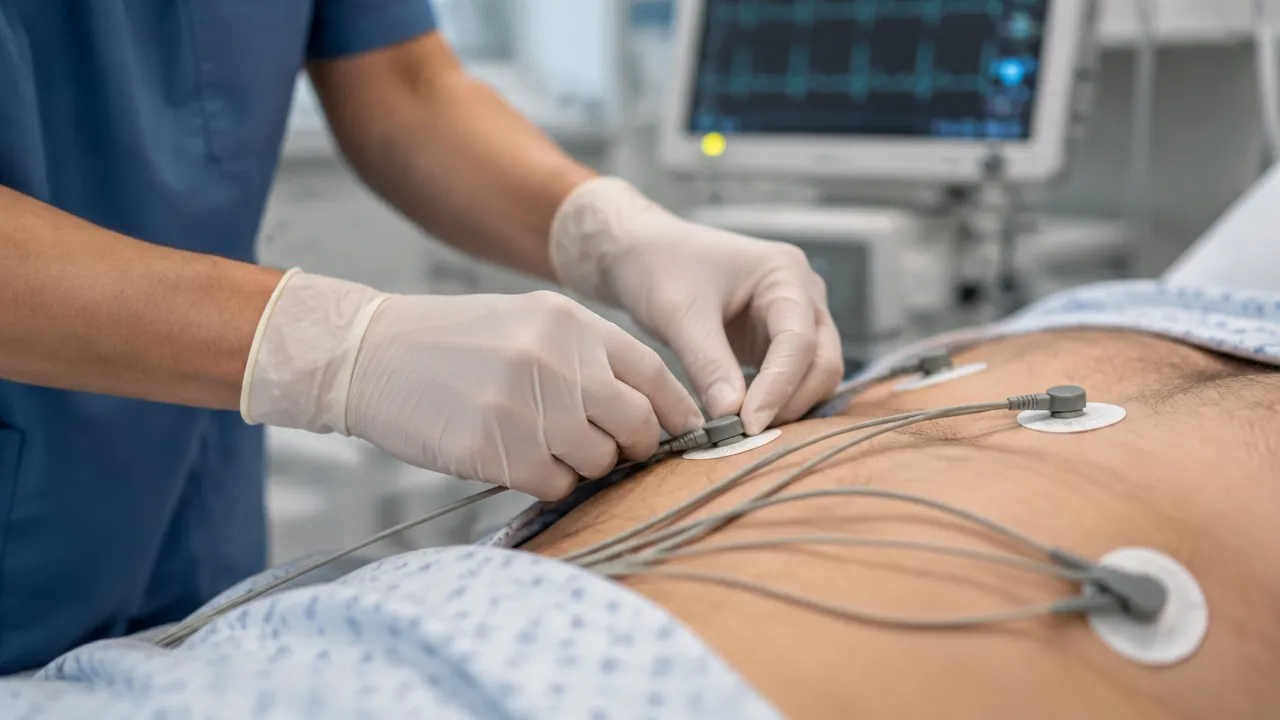

- Pressione os adesivos para assegurar contato firme e avalie se estão íntegros.
- Posicione o paciente confortavelmente e explique como reduzir movimentos e tensão muscular durante o registro.
- Revise a qualidade técnica, a presença de artefatos, a identificação das derivações e a legibilidade do traçado.
- Registre posições alternativas, limitações ou intercorrências relevantes.
Holter e MAPA exigem cuidados diferentes
No Holter, os eletrodos captam continuamente a atividade elétrica cardíaca durante o período indicado. O preparo da pele e a fixação devem seguir as instruções do equipamento; a orientação ao paciente deve explicar como evitar puxões nos cabos e o que fazer se uma conexão se soltar. Orientações sobre o exame de Holter também ressaltam a importância de manter os eletrodos bem aderidos.
O MAPA, por sua vez, não utiliza eletrodos. Ele mede a pressão arterial por meio de um manguito conectado ao monitor. A equipe deve escolher o tamanho adequado, posicioná-lo conforme o aparelho e orientar a pessoa sobre como manter o braço parado e seguir as instruções durante as medições. As orientações da Sociedade Europeia de Hipertensão abordam a medição fora do consultório; o protocolo do MAPA não deve ser confundido com o do ECG ou do Holter.
Protocolos consistentes facilitam a análise à distância
Treinamento periódico, instruções visuais baseadas em referências anatômicas e conferência técnica padronizada ajudam a reduzir variações na aquisição. Gestores podem acompanhar repetições, registros com artefatos e falhas de conexão para identificar etapas do fluxo que precisam de revisão.
Uma aquisição bem documentada também favorece a análise cardiológica à distância. A Fit Telemedicina recebe ECG, MAPA, Holter e Teste Ergométrico por plataforma própria, com compatibilidade com equipamentos de diferentes marcas e envio seguro conforme a LGPD. Para clínicas, há opções de laudo urgente em até 30 minutos, sem custo adicional de urgência, além dos prazos regulares informados no atendimento. A qualidade técnica do exame continua sendo parte essencial do processo e não substitui a avaliação médica.
Perguntas frequentes
Como um ECG de 12 derivações é feito com 10 eletrodos?
O ECG convencional de 12 derivações usa 10 eletrodos: quatro nos membros e seis no tórax. O equipamento combina os sinais captados para apresentar 12 derivações, que mostram a atividade elétrica cardíaca sob diferentes perspectivas. Portanto, o número de derivações não corresponde ao número de eletrodos aplicados.
Onde devem ser posicionados V1, V2, V3, V4, V5 e V6?
V1 fica no quarto espaço intercostal, junto à borda direita do esterno, e V2 no quarto espaço intercostal, junto à borda esquerda. V3 vai entre V2 e V4; V4 fica no quinto espaço intercostal, na linha hemiclavicular esquerda. V5 e V6 seguem o nível horizontal de V4.
O MAPA utiliza eletrodos?
Não. O MAPA registra medidas da pressão arterial por meio de um monitor e de um manguito adequado ao braço. Não utiliza eletrodos para captar atividade elétrica cardíaca. A colocação do manguito e as orientações durante as medições seguem um protocolo diferente do usado no ECG e no Holter.
Uma alteração no traçado comprova que os eletrodos foram colocados incorretamente?
Não. Uma alteração no traçado, isoladamente, não comprova erro de instalação. O posicionamento inadequado pode modificar o registro, mas também há causas clínicas e técnicas diversas. Cabe ao médico interpretar o ECG considerando o traçado, os dados do exame e o contexto do paciente.
Como reduzir desconexões durante o Holter?
Padronize o preparo da pele e a fixação conforme o equipamento, confira conexões e explique como evitar puxões ou desconexões durante as atividades. Oriente o paciente sobre como proceder se um eletrodo se soltar, seguindo o protocolo da clínica e as instruções específicas do aparelho.
